9M113 콩쿠르

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

9M113 콩쿠르는 툴라 기계 설계국에서 개발된 소련의 대전차 미사일이다. 1974년 실전 배치되었으며, 9M111과 유사한 기술을 사용한다. 9M113은 600mm의 압연 균질 장갑을 관통할 수 있으며, 이란은 1991년에 콩쿠르의 라이선스를 구매하여 복제품을 생산했다. 북한은 콩쿠르 미사일의 개량형인 불새-2와 불새-3을 자체 생산하여 대한민국 안보에 위협이 되고 있다.

더 읽어볼만한 페이지

  • 대전차 미사일 - 스파이크 (미사일)
    스파이크는 이스라엘 라파엘 Advanced Defense Systems에서 개발한 대전차 미사일로, 발사 후 망각 기능을 갖추고 적외선 이미징 탐색기를 사용해 목표물을 자동 유도하며, 사거리는 400m에서 25km까지 다양하여 여러 플랫폼에서 운용되고, 2세대 대전차 미사일을 대체하며 세계 각국에서 널리 사용된다.
  • 대전차 미사일 - 현궁
    현궁은 대한민국에서 개발되어 육군과 해병대에 배치된, 2.5km 거리에서 전차의 900mm 장갑을 관통할 수 있는 성능을 가진 보병용 중거리 대전차 미사일이다.
9M113 콩쿠르
개요
9M113 콘쿠르스 (벨라루스군 운용)
9M113 콘쿠르스 (벨라루스군 운용)
명칭9M113 콘쿠르스
종류대전차 미사일
개발 국가소비에트 연방
발사 플랫폼개인, 차량
설계 시기1970년
사용 시기1974년–현재
사용 국가운용 국가 참고
GRAU 코드9K113
NATO 코드명AT-5A 스팬드럴
제원
직경135 mm
날개폭468 mm
길이1,150 mm (가스 발생기 제외 시 875 mm)
미사일 무게14.6 kg
발사대 무게22.5 kg (9P135 발사대)
속도208 m/s
사거리70 m ~ 4 km
탄두2.7 kg 9N131 HEAT
작동 방식접촉식
엔진고체 연료 로켓
조종 방식두 개의 조종 날개
유도 방식유선 유도 SACLOS
파생형
파생형9M113M
실전 기록
교전시리아 내전
이라크 내전 (2013-2017)
돈바스 전쟁
예멘 내전 (2014년-현재)
사우디 아라비아 주도 예멘 개입
2020년 나고르노-카라바흐 분쟁
러시아-우크라이나 전쟁

2. 역사

9M113 콩쿠르는 소련에서 개발된 2세대 반자동 유선유도 대전차 미사일로, 미국의 토우2와 유사한 성능을 가진다.

1974년에 실전 배치가 시작되었으며,[3] 초기 모델은 600mm 두께의 RHA를 관통할 수 있었다.[3]

이란은 1991년에 콩쿠르 생산 라이선스를 획득하여 2000년경부터 '토산'(Toophan과 혼동하지 말 것)이라는 이름으로 복제품을 생산하기 시작했다.[5][6] 1992년 기준으로 9M113 미사일의 수출 가격은 13000USD, 9P135M 발사기의 가격은 135000USD 수준이었다.[7]

2. 1. 개발 배경

9M113 탄두


9M113 콩쿠르는 1962년부터 소련의 툴라 기계 설계국(툴라 KBP)에서 개발을 시작했다.[3] 개발 목표는 병사가 직접 휴대하거나 차량에 탑재하여 운용할 수 있는 차세대 대전차 미사일을 만드는 것이었다. 이 미사일은 유선으로 유도되는 반자동 지령 시선 일치 유도 방식(SACLOS)을 채택했다.

9M113 콩쿠르는 9M111 파곳 미사일과 동시에 개발되었는데, 두 미사일은 크기만 다를 뿐 거의 동일한 기술을 사용한다.

2. 2. 한국에 미친 영향

9M113 콩쿠르를 기반으로 개발한 것으로 추정되는 '''불새-2''' 대전차 미사일이 국제 분쟁 지역에서 사용된 사례가 있다. 2014년 2014년 이스라엘-가자 분쟁 당시 팔레스타인의 무장 단체인 하마스 소속 알 카삼 여단이 불새-2를 사용한 것으로 알려졌다.

2017년 2월, 이스라엘 군사정보 웹사이트 데브카파일은 북한에서 제작된 불새-2가 리비아를 거쳐 이집트 시나이 반도로 옮겨진 뒤, 라파의 비밀 터널을 통해 가자로 유입되었다고 주장했다. 북한의 이러한 재래식 무기 수출은 유엔 안전 보장 이사회 결의 제1718호를 명백히 위반하는 행위이다. 북한의 불새 계열 대전차 미사일 개발 및 확산은 대한민국의 안보에도 지속적인 위협 요인이 되고 있다.

3. 설계

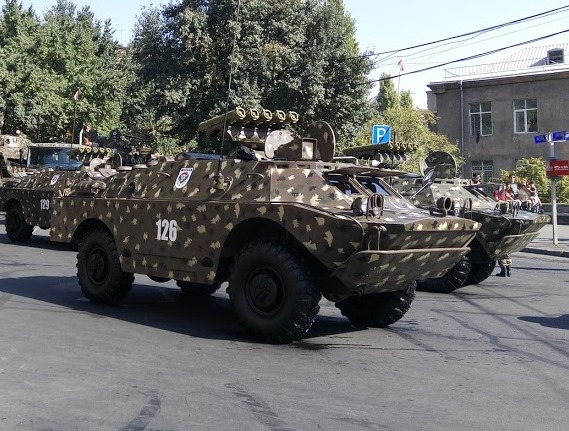

9P148 발사대를 탑재한 9M113 콩쿠르 발사 차량


9M113 콩쿠르 미사일은 1962년 투라 기계설계국에서 개발을 시작했다. 개발 목적은 병사가 휴대하여 전차를 격파할 수 있는 차세대 유선 유도 방식의 반자동 지령 시선 일치 유도 방식(SACLOS) 대전차 미사일을 만드는 것이었다. 이 미사일은 9M111 파곳과 병행하여 개발되었으며, 크기를 제외하면 두 미사일은 거의 동일하다.

미사일은 유리 섬유 재질의 원통형 보관 용기 겸 발사관에 보관 및 운반된다. 주로 궤도 또는 바퀴형 차량에서 발사하도록 설계되었으며,[8] BMP-2, BMD-2, BRDM-2 장갑차의 통합 부품으로 사용된다. 또한, 9M111 파곳 미사일 발사기의 후기 모델에서도 발사할 수 있다.

발사 시스템은 가스 발생기를 이용한 콜드 런치 방식을 사용한다.[7] 발사 시 발생하는 가스는 무반동총과 유사하게 발사관 뒤쪽으로 배출된다. 미사일은 초당 80m/s의 속도로 발사관을 떠나며, 이후 고체 연료 로켓 모터에 의해 초당 200m/s까지 빠르게 가속된다. 이 초기 고속 덕분에 미사일의 사각지대가 줄어들고, 목표물을 향해 곡사하지 않고 직접 조준하여 발사할 수 있다. 비행 중인 미사일은 안정성을 위해 초당 5~7회 회전한다.

유도 방식은 반자동 지령 시선 일치 유도 방식(SACLOS)을 사용한다. 발사대는 미사일 후미의 백열 적외선 광원의 위치를 추적하고, 미사일 후미에서 풀려나오는 얇은 유도선을 통해 비행 경로를 수정하는 명령을 전송한다. 만약 슈토라와 같은 능동 방호 시스템(APS)에 의해 재밍(전파 방해)을 감지하면 경보를 발령한다. 이때 조작자는 수동 제어로 전환하여, 미사일을 MCLOS 방식으로 직접 유도할 수 있다. SACLOS 유도 방식은 MCLOS 방식보다 정확도 등 여러 면에서 장점을 가진다. 일부 자료에서는 이 시스템의 명중률을 90%로 인용하기도 하지만, 실제 성능은 미국의 BGM-71 TOW나 9M14 말류트카의 후기 SACLOS 버전과 동등한 수준으로 평가된다.

4. 파생형


  • '''9M113 콩쿠르''' (NATO 코드명: '''AT-5''' ''스팬드럴'' / '''AT-5A''' ''스팬드럴 A''): 기본형 미사일이다. 단일 탄두를 장착했으며, RHA 기준으로 600mm 두께의 장갑을 관통할 수 있다.[3] 1974년에 처음 실전 배치되었다.

  • '''9M113M 콩쿠르-M''' (NATO 코드명: '''AT-5B''' ''스팬드럴 B''): 1991년에 실전 배치된 개량형이다.[9] 미사일 앞부분에 연장된 폭발 프로브가 달린 탠덤 탄두를 사용하여 ERA를 무력화하고 주 장갑을 관통할 수 있다. 관통력은 RHA 기준으로 750mm에서 800mm에 달한다.[9] 유효 사거리는 주간 4km, 야간에는 3.5km이다.[9]

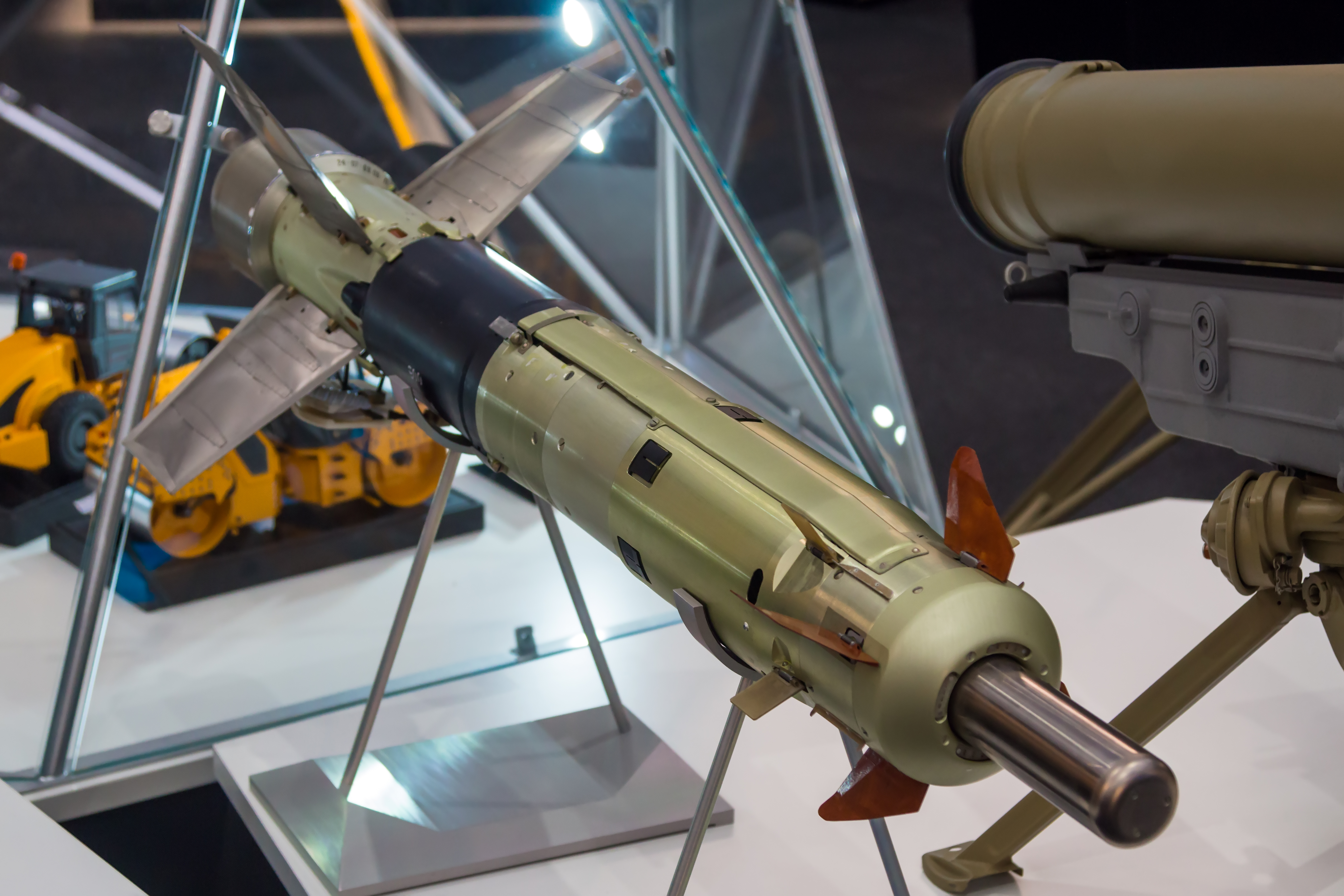

9M113M 콘코르스-M 대전차 미사일

  • '''토산-1''' (Towsan-1 / M113): 이란이 9M113M 콘쿠르스-M (AT-5B)을 기반으로 라이선스를 획득하여 생산한 복제품이다.[3][10] 이란은 1991년에 라이선스를 구매했으며, 2000년경부터 생산을 시작한 것으로 알려져 있다.[5][6][11] 주로 이란의 공수부대나 장갑차에서 운용된다.[14] 현재 생산이 계속되는지는 불분명하다.[12][13]

  • '''9N131M1''' / '''9N131M2-1''': 탄두 성능을 개량한 버전이다.[3]

  • '''불새-3''': 북한의 복제 생산형이다.

5. 운용 국가

(내용 없음 - 하위 섹션에서 상세 내용을 다루므로 중복을 피하기 위해 본문 생략)

5. 1. 현 운용 국가

아르메니아의 예레반에 있는 9P148 콩쿠르


다음은 9M113 콩쿠르 대전차 미사일을 현재 운용 중이거나 과거에 운용했던 국가 및 단체 목록이다.

국기국가/단체비고
--기니[21]
--북한[28][51] 2008년 시리아로부터 9M133 미사일을 입수하여 리버스 엔지니어링 방식으로 불새-3라는 이름으로 복제 생산하였다. 2018년 군사 퍼레이드에서 선군호 전차에 탑재된 모습이 공개되었다. 북한이 생산한 불새-2가 리비아에서 이집트 시나이 반도를 거쳐 가자 지구의 하마스로 유입되었다는 주장이 있으며, 이는 유엔 안전 보장 이사회 결의 제1718호 위반에 해당한다. 하마스의 군사 조직인 알 카삼 여단은 2014년 이스라엘-가자 분쟁 당시 불새-2를 사용한 것으로 알려졌다.
--북키프로스
--러시아2014년경 매년 약 300기의 콩쿠르-M을 도입하였다.[30] 2020년 캅카스 2020 훈련 중 실수로 T-90A 전차에 발사하는 사고가 발생하기도 했다.[46]
--루마니아[19]
--리비아[15]
--모로코[27]
--몰도바[16] BRDM-2 장갑차에 탑재하여 운용한다. 2023년 기준 몰도바 육군이 보유하고 있다.[50]
--몬테네그로[19]
--미국훈련용으로만 사용.
--벨라루스[16] 발사기를 현지에서 생산하고 개량하였다.[17] 개량된 9M113M 스팬드럴 미사일을 도입하여 운용 중이다.[18]
--베트남[32]
--불가리아VMZ 소포트에서 생산하는 것으로 알려져 있다.[7][19]
--시리아[15][31]
--슬로바키아[19]
--아랍에미리트[33]
--아르메니아[16]
--아제르바이잔[16]
--알제리[15]
--에리트레아[21]
--우크라이나[16]
--이란[15] 1990년대 러시아로부터 원본을 도입한 후, 2000년경부터 토산(Towsan-1/M113)이라는 이름으로 복제 생산하고 있다.[45]
--이집트[20] 1990년대에 주로 구매하였으며, 파하드 장갑차에 장착하여 운용한다. ISIS 조직원으로부터 노획하기도 하였다.
--인도2008년 138억인도 루피 규모로 15,000기의 콩쿠르-M을 주문하였고[22][23], 2012년에는 2.5억달러를 들여 10,000기를 추가 주문하였다.[24] 이후 2019년 1.1억달러, 2022년 초 4.186억달러 규모의 계약을 추가로 체결하였다.[25][47] BMP-2 사라스(Sarath) 보병전투차에 탑재하여 사용한다.
--인도네시아
--조지아[16]
--체코[19]
--카자흐스탄[16][26] 2023년 기준 카자흐스탄 육군이 보유하고 있다.[48]
--코트디부아르운용 보고됨[21]
--쿠르디스탄 자치구페쉬메르가가 운용한다.
--크로아티아[19]
--키르기스스탄[16] 2023년 기준 키르기스스탄 육군이 보유하고 있다.[49]
--투르크메니스탄[16]
--터키
--파키스탄바이퍼 보병전투차에 사용[29]
--페루
--폴란드[34]
--핀란드"PstOhj 82M"으로 알려져 있으며, 9P135M-1 발사기에서 운용된다(실전 배치되지 않음).
--헝가리[19]



또한 이스라엘군 당국은 2006년 레바논 침공 당시 헤즈볼라가 9M113 콩쿠르(AT-5 스팬드럴)를 사용했다고 발표했다. 이스라엘군은 헤즈볼라가 레바논에서 이스라엘의 주력 전차를 향해 사용했다고 주장했다.

5. 2. 비국가 행위자

9M113 콩쿠르는 여러 비국가 무장 단체에 의해 사용되고 있다.

9M113 콩쿠르 사용 비국가 행위자
단체사용 정황 및 비고
하마스 (알 카삼 여단)2014년 이스라엘-가자 분쟁 당시 이스라엘 장갑차에 사용된 것으로 알려져 있다.[35][36] 2017년 이스라엘 군사정보 웹사이트 데브카파일은 불새-2 미사일이 리비아에서 이집트 시나이 반도를 거쳐 라파의 비밀 터널을 통해 가자 지구로 유입되었다고 주장했다. 이는 유엔 안전 보장 이사회 결의 제1718호 위반에 해당한다.
헤즈볼라2006년 레바논 침공 당시 레바논에서 이스라엘군의 주력 전차를 향해 사용한 것으로 이스라엘 당국이 발표했다.[37]
후티사용.[38][39][40][12]
이슬람 국가(IS)사용.[41]
쿠르드 노동자당(PKK)사용.[42]
인민수비대(YPG)사용.[43]
시리아 국민군사용.[44]
타흐리르 알샴사용.[44]


5. 3. 과거 운용 국가

6. 한국과의 관계

북한은 9M113 콩쿠르 미사일을 기반으로 개량한 '''불새-2'''와 '''불새-3'''를 자체적으로 생산하여 운용하고 있는 것으로 알려져 있으며, 이는 대한민국 국군의 기갑 전력에 상당한 위협으로 평가된다.

불새-2의 경우, 2014년 하마스의 군사 조직인 알 카삼 여단이 2014년 이스라엘-가자 분쟁 당시 사용한 사례가 있다. 2017년 2월에는 이스라엘 군사정보 웹사이트 데브카파일이 북한산 불새-2가 리비아에서 이집트 시나이 반도를 거쳐 라파의 비밀 터널을 통해 가자로 유입되었다고 주장하기도 했다. 이러한 정황은 북한의 재래식 무기 수출을 금지한 유엔 안전 보장 이사회 결의 제1718호 위반 가능성을 시사한다.

불새-3는 2008년 북한이 시리아로부터 연구 목적으로 9M133 미사일 8기를 입수하여 리버스 엔지니어링 방식으로 개발한 것으로 알려졌다. 2018년 2월 열린 군사 퍼레이드에서는 선군호 전차 포탑 상부에 탑재된 모습으로 처음 공개되었다.
